¿Cómo personalizar la línea aérea (OHL)?
A continuación te enseñaremos las mejores prácticas para personalizar completamente cada línea aérea de su planta fotovoltaica.
En este artículo aprenderá a personalizar las líneas aéreas (OHL), comprendiendo cómo influirá cada parámetro en el diseño final.
Para personalizar una línea aérea, primero debe definir su trazado en la "Creación de Emplazamiento". Echa un vistazo a este artículo para aprender cómo.
Para personalizar una línea aérea, vaya a "Punto de Red" y seleccione la OHL que le interese.

A continuación encontrará una descripción detallada de cada parámetro que puede configurar para cada OHL de su planta.
Parámetros Principales
1. Sobredimensionamiento de la capacidad
RatedPower estima la capacidad automáticamente basándose en el diseño de la planta. Pero puedes aumentar este valor para adaptarlo a tus necesidades, y el diseño de la línea aérea se basará en esta capacidad sobreestimada.

2. Número de circuitos
Es posible cambiar el número de circuitos a utilizar para su línea aérea, ya sea 1 (Simplex) o 2 (Duplex).

3. Número de conductores por fase
Puedes decidir cuántos conductores incluir por fase, eligiendo desde 1 hasta 4 conductores por fase.

4. Franja de servidumbre
Aquí puedes establecer la anchura de la Franja de Servidumbre (o derecho de paso). Esta se utilizará para crear un área restringida en caso de que su línea aérea esté cruzando el área disponible (AA).

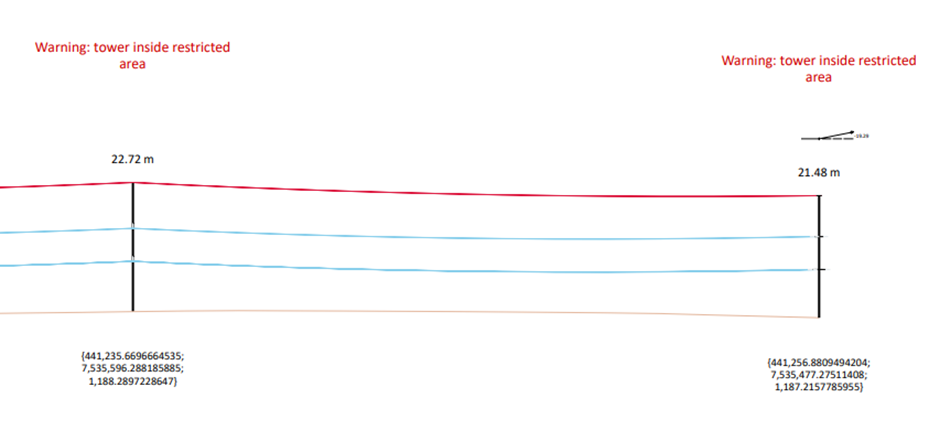

RatedPower intentará, en la medida de lo posible, evitar la colocación de torres de apoyo en el área disponible. Si no es posible, aparecerá un mensaje de advertencia en el dibujo de la línea aérea (OHL) y en la interfaz.

5. Nivel de contaminación
También tendrá la posibilidad de seleccionar el nivel de contaminación (basado en la Norma IEC), pudiendo elegir entre Leve, Mediana, Fuerte y Extrema.

En función del nivel de contaminación y de la norma IEC, se aplicará la distancia de fuga nominal mínima recomendada.
6. Vano objetivo
Puede definir el vano objetivo, es decir, la distancia de separación entre apoyos. Este parámetro se utiliza para calcular la luz máxima, que puede ser hasta un 15% mayor que la luz objetivo.
7. Conductores de fase
Puede elegir entre utilizar conductores AAAC (conductores compuestos de aluminio) o conductores ACSR (conductores compuestos de aluminio y acero). Para cada uno de ellos ponemos a su disposición una amplia gama de conductores que actualmente se utilizan en la industria.
8. Cables de tierra

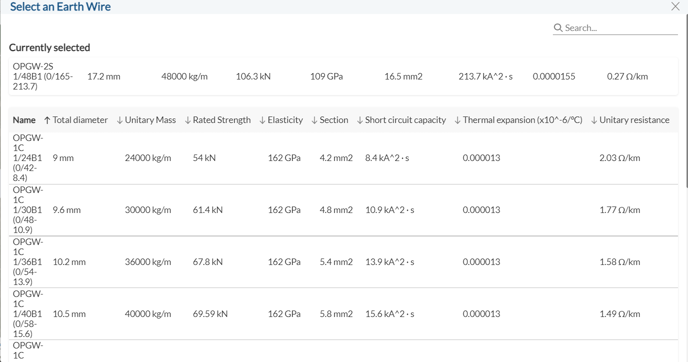

RatedPower ofrece varios cables que combinan el sistema de tierra y fibra óptica entre los que elegir.

9. Forma de los apoyos
A la hora de seleccionar la forma de los apoyos, tendrá 6 opciones dependiendo de cuántos circuitos y conductores por fase tengas.
- Si tiene un solo circuito, dispone de las siguientes formas de torre:

- Si tiene una línea de transmisión de doble circuito, dispone de las siguientes formas de torre:

Criterios de Diseño
El cálculo y diseños de la línea aérea se basará en las entradas que hayamos definido. Si quieres profundizar más en esta parte, puedes encontrar información sobre consideraciones extra de cada entrada en la Metodología de Líneas Aéreas.
También puedes definir zonas de exclusión sobre el trazado de su línea aérea (OHL). RatedPower las tendrá en cuenta a la hora de colocar los diferentes apoyos. Siempre que sea viable, no se colocarán torres en estas zonas restringidas.
La única excepción son las Torres en Ángulo, es decir, cuando la trayectoria OHL cambia de dirección.

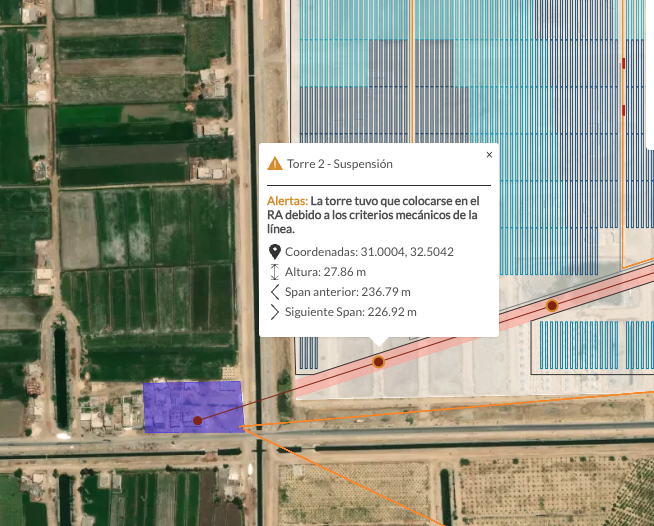

Cuando no sea posible, los apoyos se colocarán en las RAs, sin embargo, se mostrará un mensaje de advertencia en el trazado de la OHL y en la interfaz como se puede ver a continuación.


El usuario puede ver la trayectoria final de la línea aérea en el mapa de "vista", incluyendo información sobre cada apoyo y posibles avisos.

Para cualquier otra pregunta o más información sobre este tema, puede contactarnos en: support@ratedpower.com
