Cómo agregar la vista satelital al archivo dXF del Layout General en AutoCAD

Introducción

Agregar una vista satelital a tu diseño DXF en AutoCAD puede proporcionar un contexto visual más completo para tu proyecto. Este método no requiere AutoCAD Map 3D y solo es aplicable a AutoCAD en Windows.
Desafortunadamente, AutoCAD para Mac no admite vistas satelitales.
Sigue los pasos a continuación para integrar imágenes satelitales en tu diseño DXF. Se incluye un tutorial en video para guiarte a través del proceso.

Tutorial en Video

Pasos

1. Descargar un diseño DXF:

   • Comienza descargando tu archivo de diseño DXF.
2. Abrir el DXF en AutoCAD:

   • Inicia AutoCAD y abre tu archivo DXF.
3. Configurar las Unidades de Dibujo en Metros:

   • Escribe “Unidades” o "UNITS" en la línea de comandos de AutoCAD.
   • En la ventana de Unidades, configura la escala de inserción a "Metros" y haz clic en “Aceptar”.
4. Establecer el Sistema de Referencia de Coordenadas (CRS) en AutoCAD:

   • Este paso requiere usar una herramienta externa para encontrar la información correcta del CRS.
   • Escribe “GEO” en la línea de comandos de AutoCAD.
5. Encontrar la Ubicación del Centro de la Zona UTM:

   • Usa el mapa para localizar el centro de la zona UTM. Esta es la intersección del meridiano central de la zona con el ecuador.
   • Ve a RatedPower y recupera el código EPSG de la zona UTM desde los detalles del emplazamiento durante el proceso de diseño (por ejemplo, EPSG 32630 para España).
6. Determinar el Meridiano Central:

   • Visita EPSG.io y busca tu código EPSG (por ejemplo, EPSG 32630).
   • Encuentra el campo "WGS84 bounds" para determinar la longitud del meridiano central. Por ejemplo, para EPSG 32630, los límites están entre 6W y 0W, por lo que el meridiano central está en 3W o -3 grados de longitud.


7. Introducir la Ubicación Central en AutoCAD:

   • En AutoCAD, ingresa la ubicación como latitud, longitud. En este caso, para EPSG 32630, ingresarías 0,-3 (latitud 0, longitud -3).
   • Selecciona "Colocar Marcador Aquí" en el panel izquierdo y haz clic en "Siguiente".
8. Configurar el CRS del Proyecto:

   • Nuevamente, usa el código EPSG de RatedPower (por ejemplo, EPSG 32630 para España).
   • Busca el código EPSG en AutoCAD, selecciónalo y haz clic en “Siguiente”.
9. Especificar el Origen para el CRS:

   • AutoCAD te pedirá que "selecciones un punto para la ubicación <0,0,0>".
   • Este es el origen para el CRS. Escribe “500000” (500 mil) para la coordenada este.
   • Para la coordenada norte, escribe:
     • “0” si tu emplazamiento está en el hemisferio norte.
     • “10000000” (10 millones) si tu emplazamiento está en el hemisferio sur.
   • Escribe "0" de nuevo.
   • Presiona “Intro”.
10. Indicar la Dirección Norte:

    • Haz clic en cualquier lugar para indicar que el norte está hacia arriba si estás en el hemisferio norte.
    • Si estás en el hemisferio sur, escribe “90” y presiona “Intro”.
11. Cambiar el Tipo de Mapa:

    • Usa la pestaña de Geolocalización en AutoCAD para cambiar el tipo de mapa mostrado.



Resumen

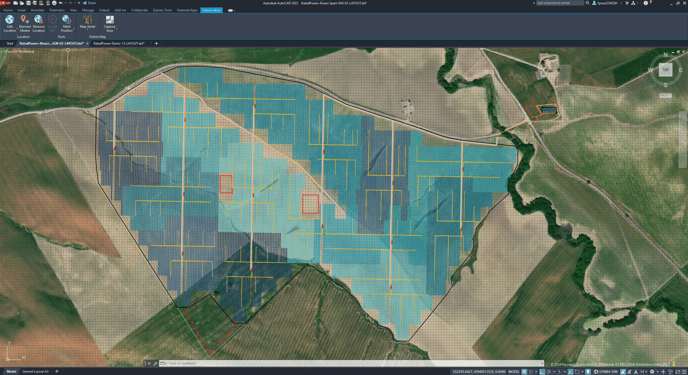

Agregar una vista satelital a tu diseño DXF en AutoCAD puede mejorar significativamente la representación visual de tu proyecto. Al configurar correctamente las unidades de dibujo y el sistema de referencia de coordenadas, y usar herramientas externas para determinar el meridiano central de la zona UTM, puedes integrar con precisión las imágenes satelitales en tu diseño.

Para cualquier otra pregunta o más información sobre este tema, puedes contactarnos en: support@ratedpower.com
