Cómo crear una línea aérea (OHL)

Aprende qué son las líneas aéreas, para qué sirven y cómo crearlas.

¿Quieres definir una línea eléctrica de transporte/distribución para conectar la subestación de tu proyecto con la subestación de la red?

En este artículo se explica cómo puedes crear una línea aérea (OHL) para conectar tu planta fotovoltaica a la red eléctrica y se destacarán algunos consejos útiles sobre cómo hacerlo.



¿Qué son las líneas aéreas?

 Una OHL es una trayectoria definida por el usuario que puede utilizarse para los siguientes propósitos:
  • Conectar un centro de seccionamiento (SBS) a una subestación (ST).
  • Conectar una subestación (ST) a una subestación colectora (ST).
  • Conectar la estación de interconexión de mayor nivel de tensión (en función del esquema de interconexión, podría ser SBS/ST) al punto de interconexión de la red (POI).
Para descubrir qué estaciones de interconexión puedes definir y cómo conectarlas, echa un vistazo a este artículo

Cómo crear líneas aéreas personalizadas

Hay dos formas de crear una OHL. Una opción es hacerlo en Google Earth y luego cargar el archivo en RatedPower. La otra opción es crearlo utilizando el creador de emplazamiento dentro del software.

Creador de emplazamiento

Una vez dentro de la interfaz de la creación interactiva de emplazamiento (según el artículo sobre cómo crear un emplazamiento directamente en RatedPower), podrás seleccionar la casilla "Camino" y elegir una línea aérea.OHL-2

Google Earth

Después de definir el archivo KML/KMZ de tu emplazamiento (según el artículo sobre cómo crear un emplazamiento), puedes optar por personalizar su ruta HV siguiendo estos pasos:

  1. Abre el archivo KML/KMZ del emplazamiento en Google Earth.

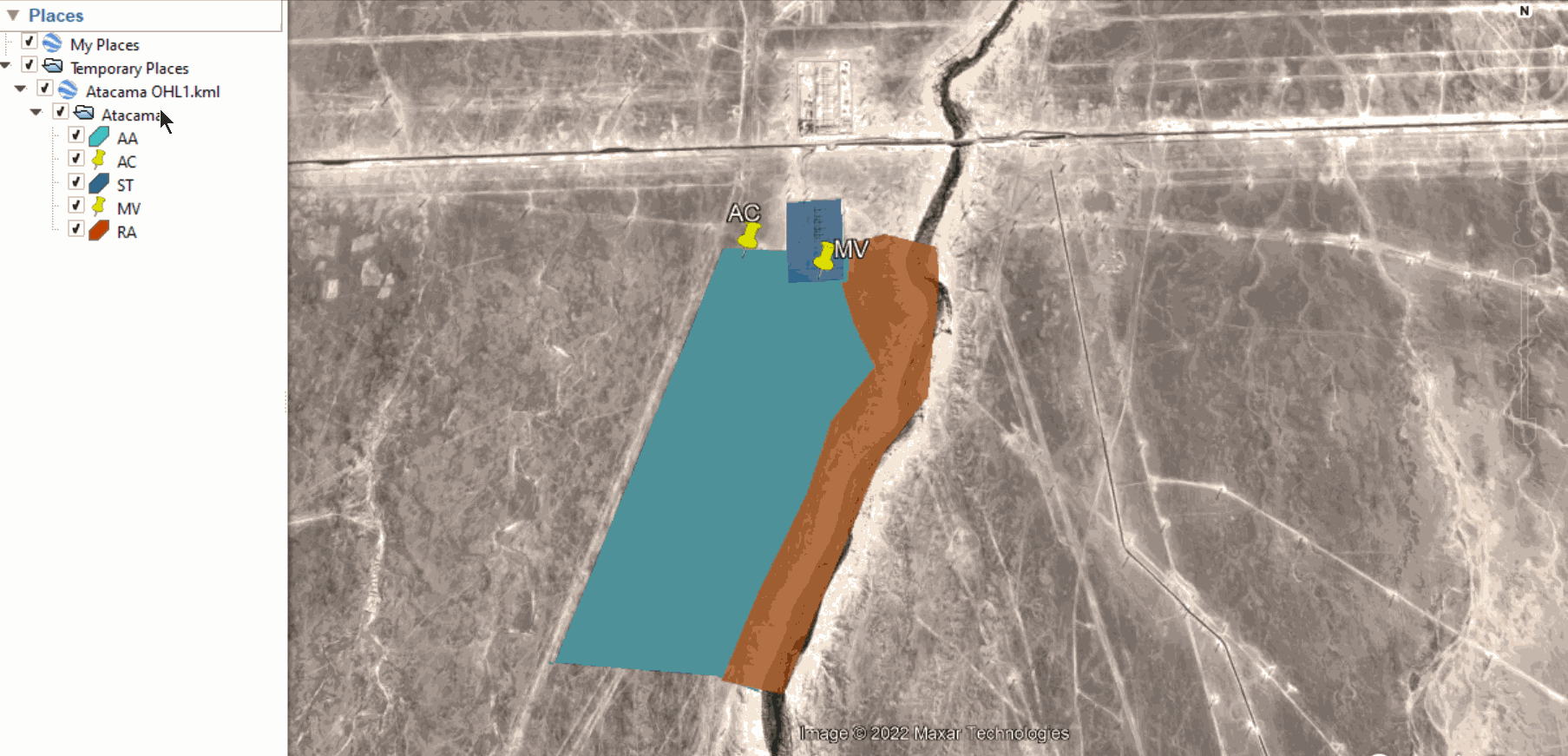

  2. Dentro de la carpeta inicial del emplazamiento, defina la trayectoria de la línea aérea. Para ello, debe utilizar la herramienta de trayectoria. El nombre dedicado para su ruta debe ser "OHL"

Haz derecho en la carpeta del emplazamiento inicial y clica en Añadir → Ruta

OHL-1  3.   El último paso es guardar la carpeta con todos los elementos del emplazamiento (es decir, la carpeta principal) como KML o KMZ.

 4.   Ahora puedes subir el archivo KML o KMZ a RatedPower. Listo!

Consejos útiles

Hay algunos casos y requisitos especiales para utilizar esta herramienta:

    • La línea aérea (OHL) no puede cruzarse consigo misma

      • El posicionamiento de las torres eléctricas no está impedida por las zonas restringidas (polígonos RA)
      • RatedPower evaluará todos los puntos definidos en la trayectoria por el usuario, pero podría eliminar o añadir puntos si fuera necesario para definir la posición de cada torre.

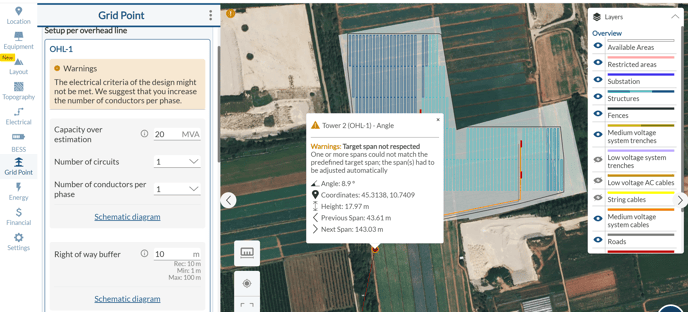

      • Es posible que se muestren advertencias durante el proceso de diseño en la pestaña de punto de red debido a posibles inconsistencias en las características de las líneas aéreas (OHL). Sin embargo, la documentación se generará igualmente, y estas advertencias se incluirán en el informe final. Esto garantiza que toda la información relevante se tenga en cuenta y que cualquier problema potencial identificado sea claramente señalado para un análisis más profundo.

        ohl1
      • Para resolver estos problemas, puedes seguir las instrucciones que aparecen en la advertencia o contactar directamente con el soporte técnico.



      Para cualquier otra pregunta o más información sobre este tema, puede ponerse en contacto con nosotros en: support@ratedpower.com
