Cómo definir distintas estrategias para las áreas restringidas

Este artículo te mostrará cómo aplicar una estrategia de instalación diferente para cada tipo de area restringida (RA).

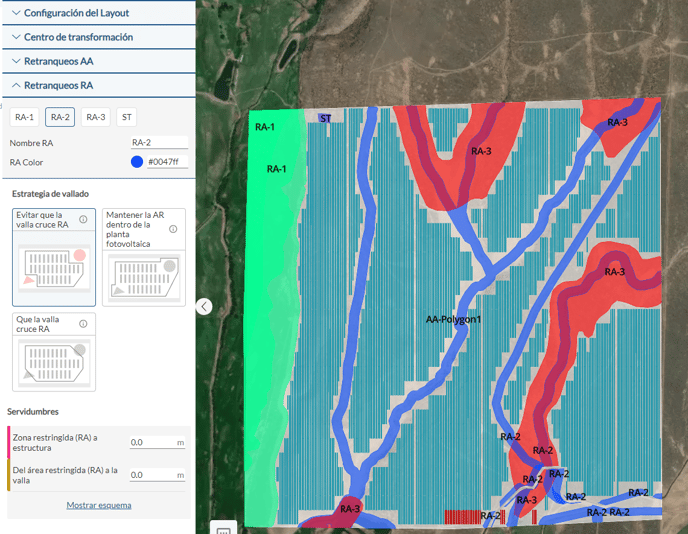

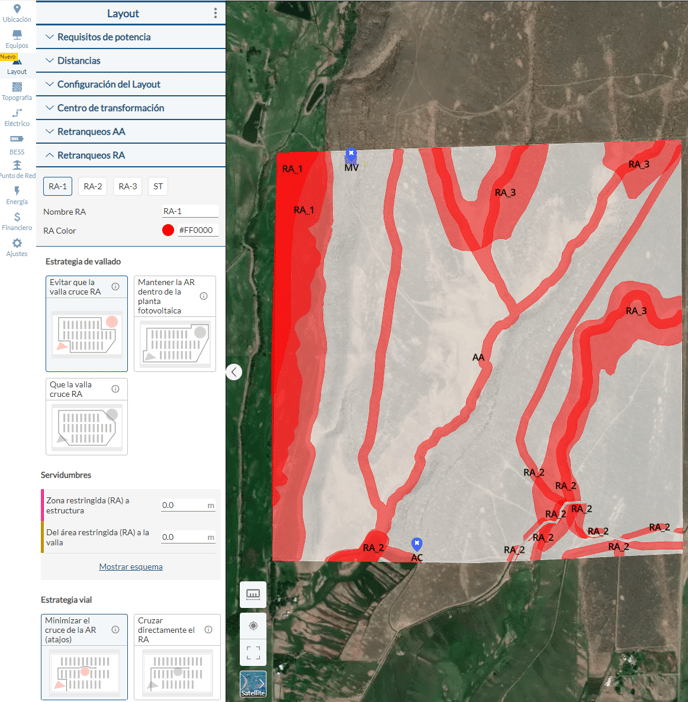

Para ello, debes hacer clic en la pestaña "Layout" y luego en "Retranqueos RA". Observarás los distintos tipos de RA creados previamente, y podrás empezar a caracterizarlos en función de:

• Nombre RA
• Color RA
• Estrategia de vallado
• Retranqueo
• Estrategia de carreteras

Nombre y color del RA

Para estos dos puntos puedes simplemente nombrar el tipo específico que representa, como lagos, zonas de reiego de inundación u otro, además de poder elegir el color que deseas.

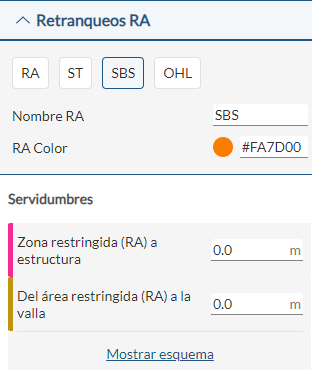

Tenga en cuenta que para elementos como la subestación (ST) y el centro de seccionamiento (SBS - Switching & Breaking Station), sólo puedes modificar el nombre, el color y los retranqueos. Pero para la línea aérea (OHL - Overhead line) tienes la personalización completa incluyendo las estrategias del vallado y las carreteras.

Estrategias del vallado y sus retranqueos

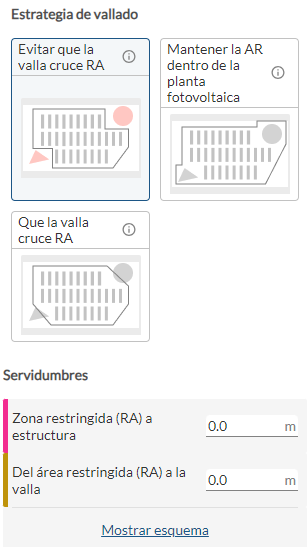

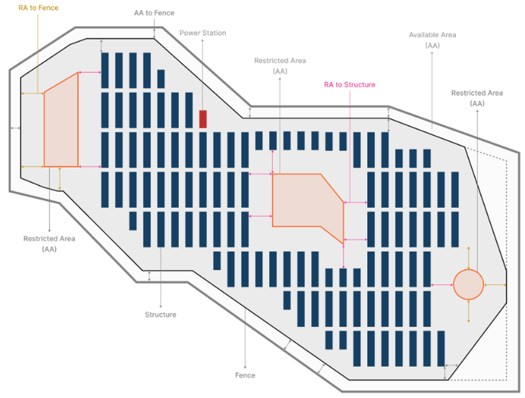

Hay 3 opciones disponibles para la valla alrededor de las áreas restringidas, donde los usuarios también pueden definir los retranqueos entre la RA y las estructuras, así como entre la RA y la valla:

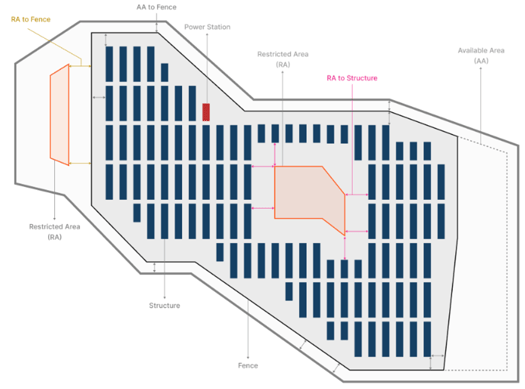

1. Evitar que la valla cruce la RA

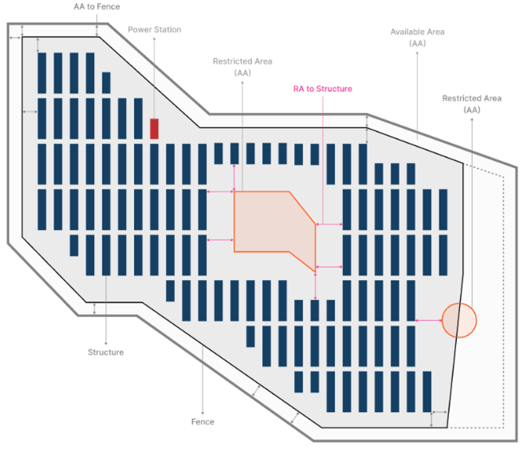

2. Mantener la RA dentro de la planta fotovoltaica


3. Que la valla cruce la RA



Estrategias de los viales

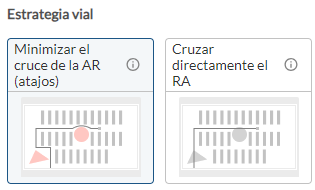

En la sección de estrategia vial hay dos opciones:

1. Minimizar el cruce de la RA (atajos) - esta opción permite al usuario minimizar el cruce de la RA por la carretera tanto como sea posible. Básicamente aquí el software creará atajos alrededor de la RA para evitar cruzarla.
2. Cruzar directamente la RA - Como su nombre indica, esta opción permitirá al software colocar una carretera cruzando la RA siempre que sea necesario.

Documentación

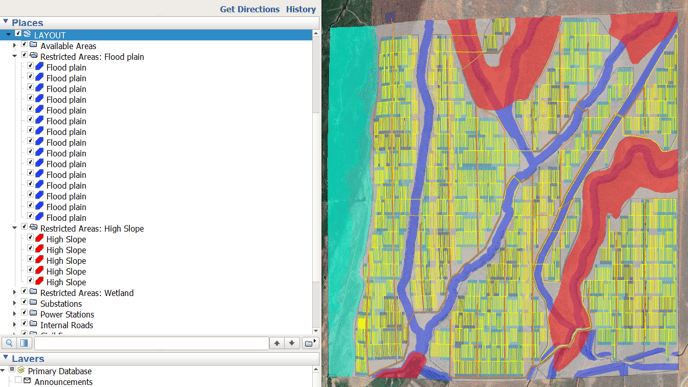

Una vez que generes los diseños y estés listo para exportar la documentación, esas áreas se reflejarán en el Informe de Diseño y en los Layout General.

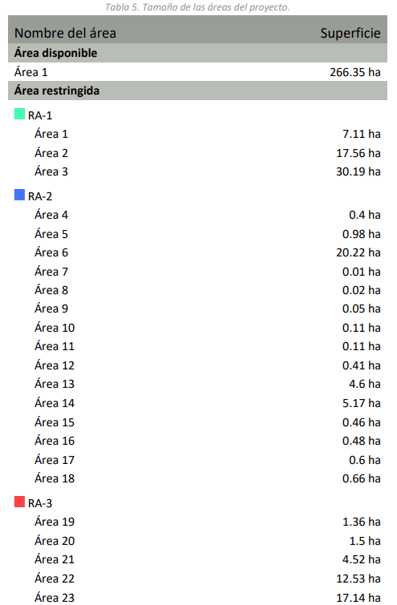

• Informe de Diseño

• Layout General

En caso de que necesites modificar cualquier cosa en tu emplazamiento, incluyendo el tamaño de cualquier polígono, o añadir o eliminar cualquier elemento, por favor consulte el artículo "Cómo cargar diferentes tipos de zonas restringidas en RatedPower" para más información.

Para cualquier otra pregunta o más información sobre este tema, puede ponerse en contacto con nosotros en: support@ratedpower.com
